赋安电气火灾监控产品接线图

日期: 2018-04-08
浏览次数: 123


目录

1 FS8202组合式电气火灾监控探测器

2 FS8205组合式电气火灾监控探测器

3 FS8208剩余电流式电气火灾监控探测器

4 FS8260组合式电气火灾监控探测器

5 FS8261组合式电气火灾监控探测器

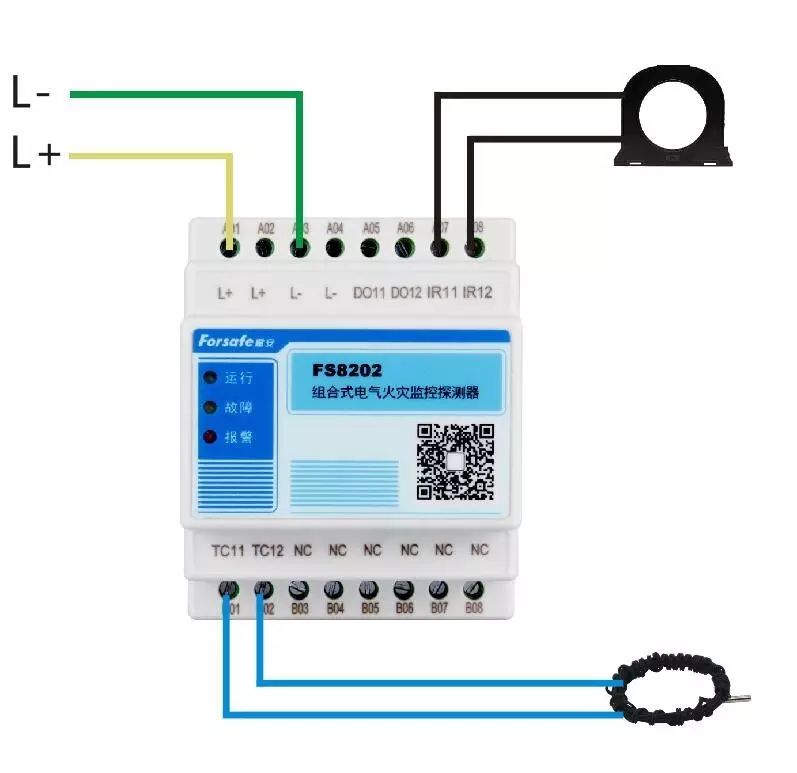

1、FS8202组合式电气火灾监控探测器

赋安电气火灾监控产品接线图

无极性二总线连接

IR11、IR12接剩余电流;TC11、TC12接温度探测

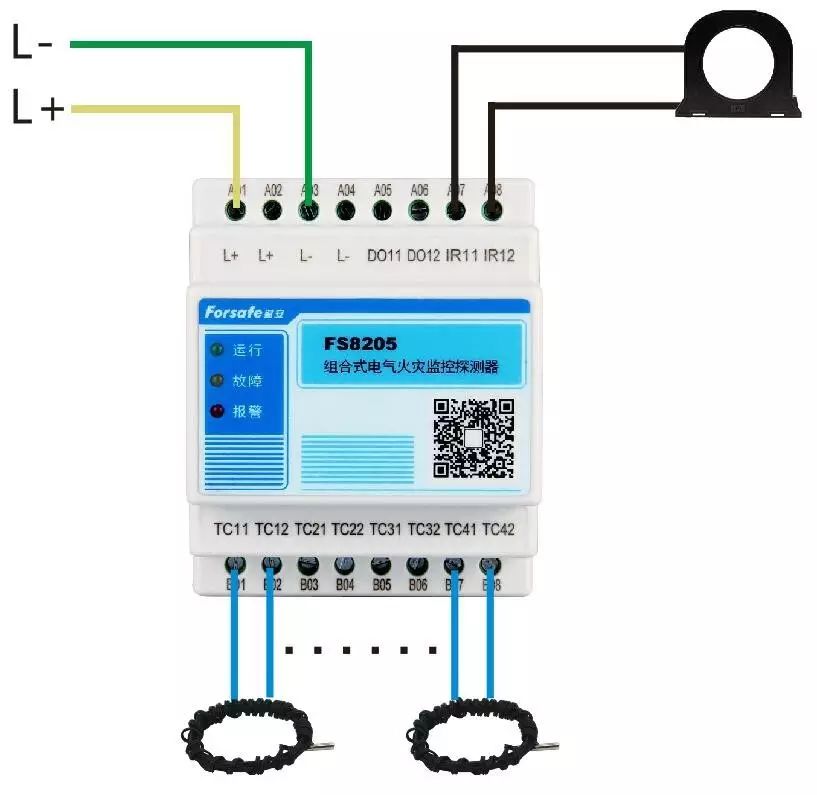

2、FS8205组合式电气火灾监控探测器

赋安电气火灾监控产品接线图

无极性二总线连接

IR11、IR12接剩余电流;

TC11、TC12接第1路温度探测;TC21、TC22接第2路温度探测;以此类推

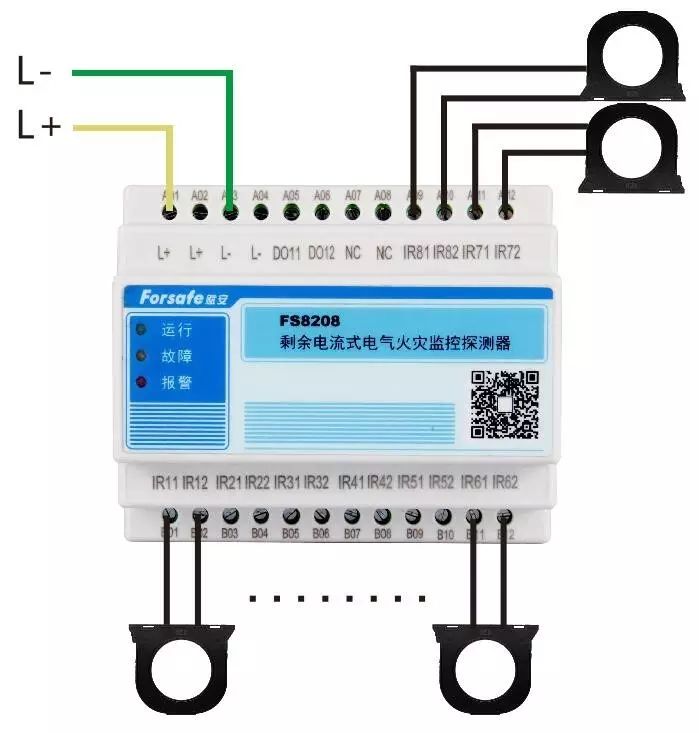

3、FS8208剩余电流式电气火灾监控探测器

赋安电气火灾监控产品接线图


无极性二总线连接

IR11、IR12接第1剩余电流;IR21、IR22接第2路剩余电流;以此类推

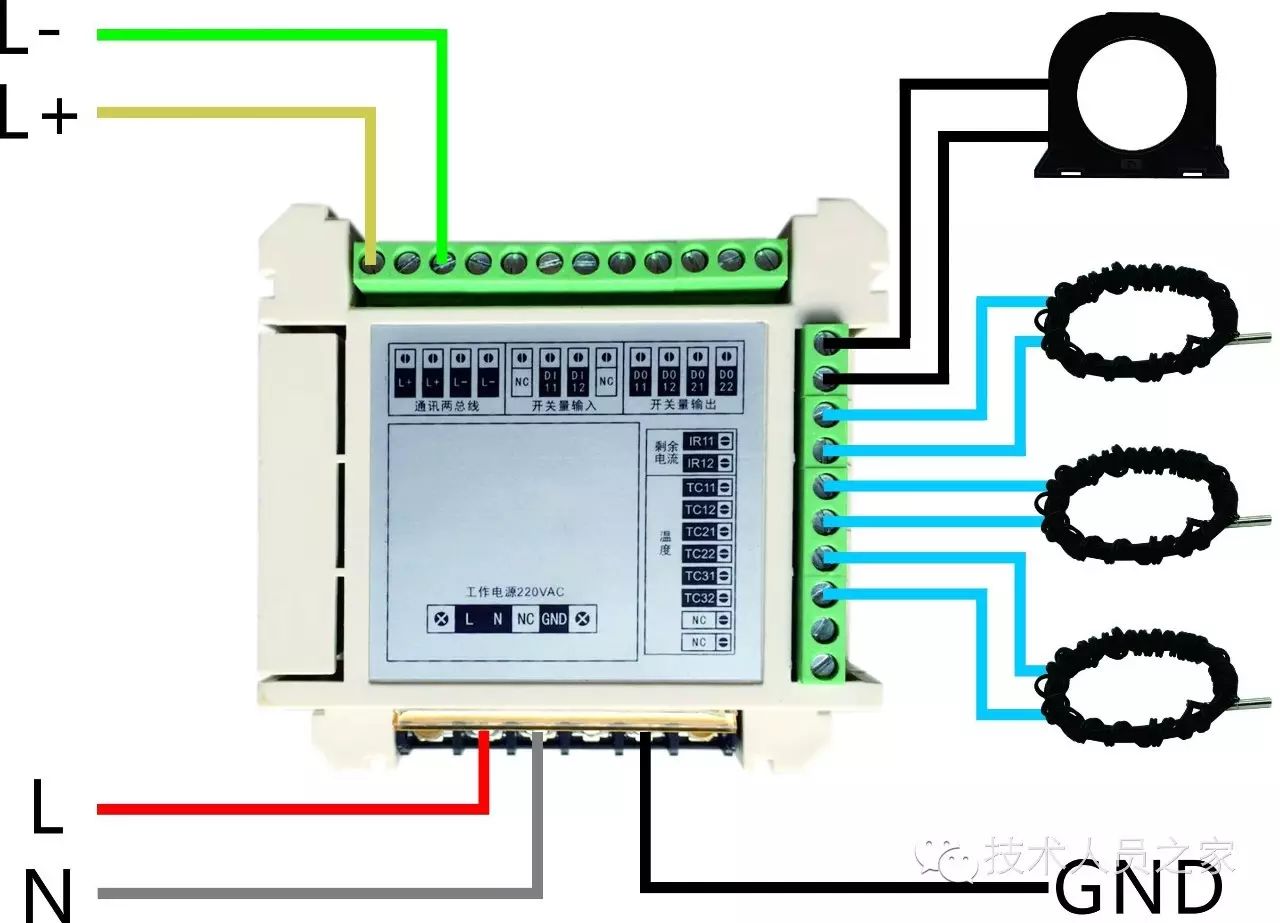

4、FS8260组合式电气火灾监控探测器

赋安电气火灾监控产品接线图

无极性二总线连接

IR11、IR12接剩余电流;

TC11、TC12接第1路温度探测;TC21、TC22接第2路温度探测;以此类推


5、FS8261组合式电气火灾监控探测器

赋安电气火灾监控产品接线图

无极性二总线连接

IR11、IR12接第1路剩余电流;IR21、IR22接第2路剩余电流;以此类推

TC11、TC12接温度探测



其它系统接线图:

赋安火灾报警产品接线图

赋安电气火灾监控产品接线图

赋安消防设备电源监控产品接线图

赋安防火门监控系统接线图


赋安电气火灾监控产品接线图
