赋安火灾报警产品接线图

日期: 2018-04-08
浏览次数: 283
目录

1 探测器接线

1.1  智能探测器接线

1.2  普通探测器接线

1.3  JTQ-CM-FS1022型可燃气体探测器

2 插拔模块接线

2.1  AFN-FS1207型总线隔离模块

2.2  J-SAP-FS1310型手动火灾报警按钮

2.3  J-SAP-FS1330型消火栓按钮(四线制)

2.4  J-SAP-FS1330型消火栓按钮(六线制)

2.5  AFN-FS1229型输入模块

2.6  AFN-FS1229A型中继模块

2.7  AFN-FS1230型输入/输出模块

2.8  AFN-FS1240型输入/输出模块

3 常规模块接线

3.1  J-SAP-ZMB型手动火灾报警按钮

3.2  J-SAP-ZXS型消火栓按钮(四线制)

3.3  J-SAP-ZXS型消火栓按钮(六线制)

3.4  AFN-FS1218型输出模块

3.5  AFN-FS1219型输入模块

3.6  AFN-FS1220型输入/输出模块

4 其他

4.1  FS1245多线终端器

4.2  AFN-FS10型火灾声光警报器

4.3  AFN-FS09型火灾声光警报器(用FS1230控制)

1

探测器接线

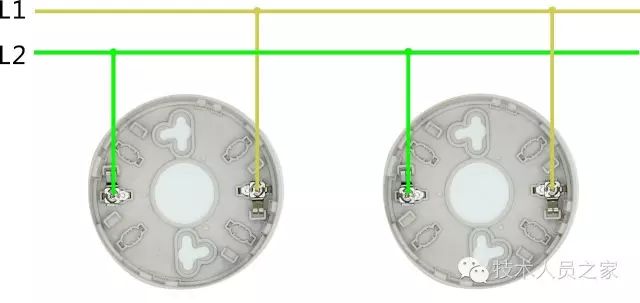

1.1    智能探测器接线


赋安火灾报警产品接线图

L1、L2:无极性两总线

JTY-GM-FS1017点型光电感烟火灾探测器、JTY-GM-FS1027点型光电感烟火灾探测器、JTW-A2-FS1015点型感温火灾探测器、JTF-GOM-FS1023点型复合式感烟感温火灾探测器

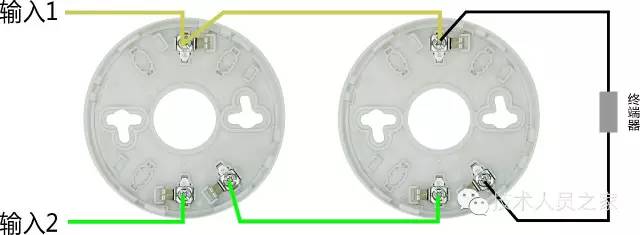

1.2    普通探测器接线


赋安火灾报警产品接线图

输入1、输入2:中继模块信号线

JTY-GF-FS1028点型光电感烟火灾探测器、JTW-A2-FS1026点型感温火灾探测器

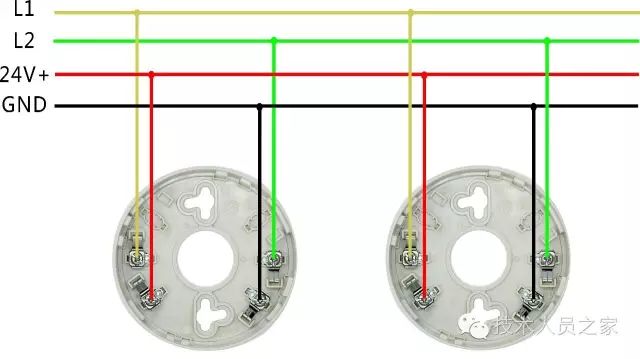

1.3    JTQ-CM-FS1022型可燃气体探测器


赋安火灾报警产品接线图

L1、L2:无极性两总线

24V+、GND:DC24V电源线



2

插拔模块接线

2.1    AFN-FS1207型总线隔离模块


赋安火灾报警产品接线图
L1、L2:无极性两总线

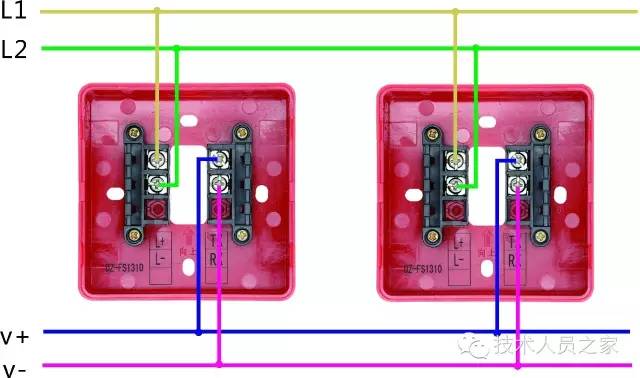

2.2    J-SAP-FS1310型手动火灾报警按钮


赋安火灾报警产品接线图

L1、L2:无极性两总线

V+、V-:消防电话通讯线,引自消防电话模块

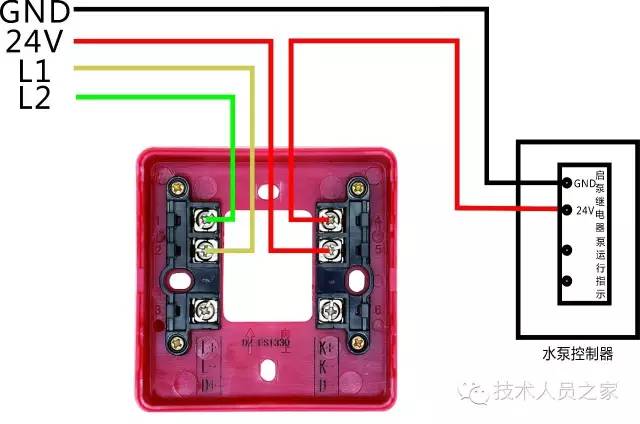

2.3    J-SAP-FS1330型消火栓按钮(四线制)


赋安火灾报警产品接线图

L1、L2:无极性两总线

24V、GND:DC24V电源线

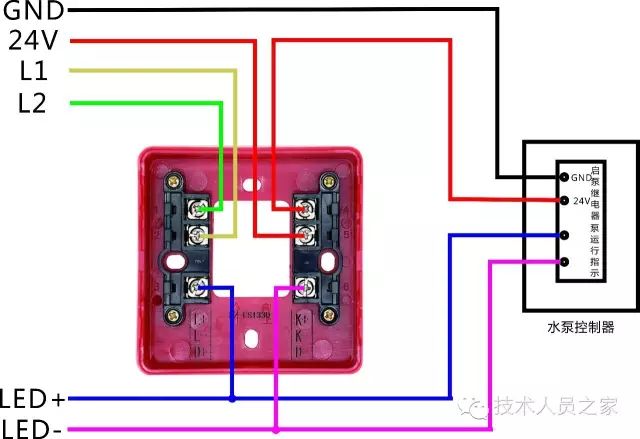

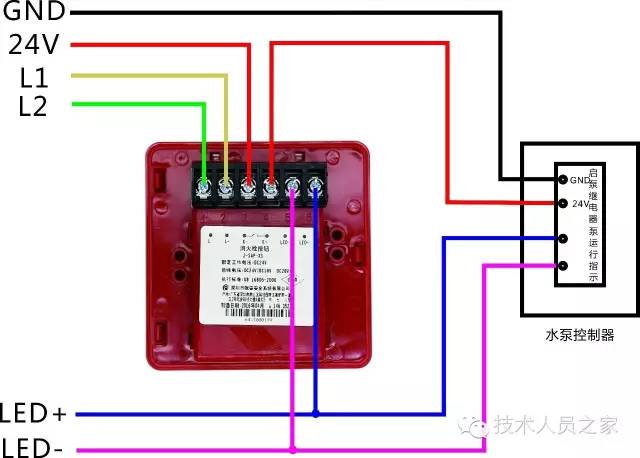

2.4    J-SAP-FS1330型消火栓按钮(六线制)


赋安火灾报警产品接线图

L1、L2:无极性两总线

LED+、LED-:泵运行指示灯线

24V、GND:DC24V电源线

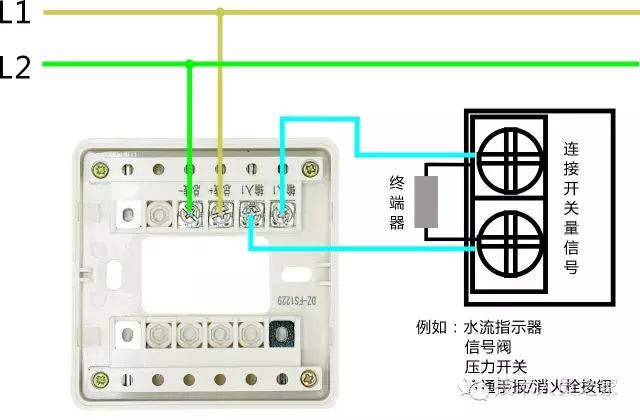

2.5    AFN-FS1229型输入模块


赋安火灾报警产品接线图
L1、L2:无极性两总线

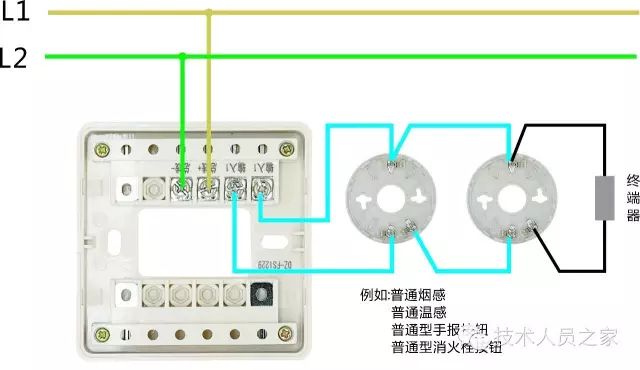

2.6    AFN-FS1229A型中继模块


赋安火灾报警产品接线图

L1、L2:无极性两总线

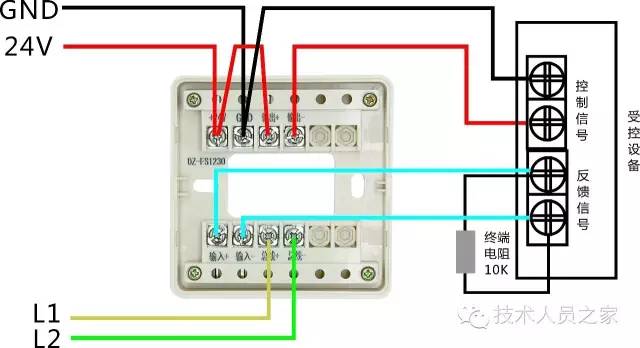

2.7    AFN-FS1230型输入/输出模块


赋安火灾报警产品接线图

L1、L2:无极性两总线

24V、GND:无极性DC24V电源线

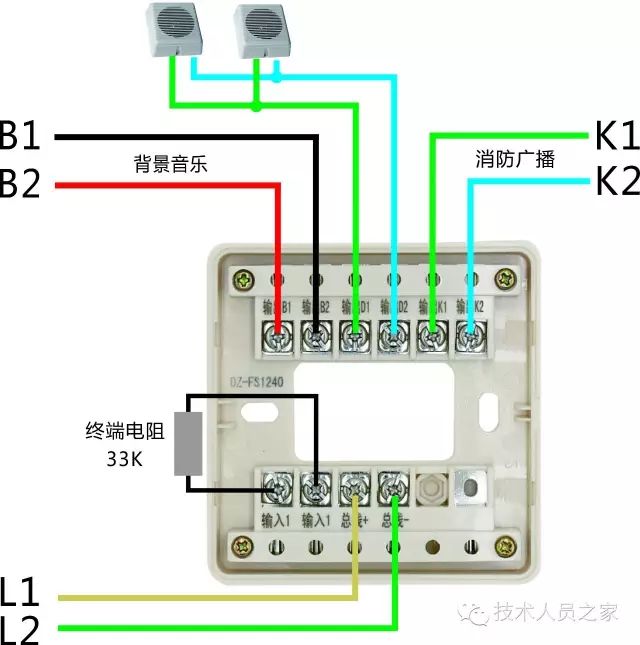

2.8    AFN-FS1240型输入/输出模块


赋安火灾报警产品接线图

L1、L2:无极性两总线

K1、K2:消防广播信号线

B1、B2:背景音乐信号线



3

常规模块接线

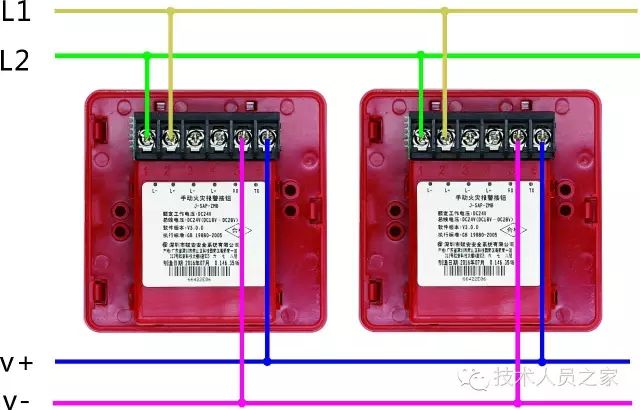

3.1    J-SAP-ZMB型手动火灾报警按钮


赋安火灾报警产品接线图

L1、L2:无极性两总线

V+、V-:消防电话通讯线,引自消防电话模块



3.2    J-SAP-ZXS型消火栓按钮(四线制)


赋安火灾报警产品接线图

L1、L2:无极性两总线

24V、GND:DC24V电源线



3.3    J-SAP-ZXS型消火栓按钮(六线制)


赋安火灾报警产品接线图

L1、L2:无极性两总线

LED+、LED-:泵运行指示灯线

24V、GND:DC24V电源线

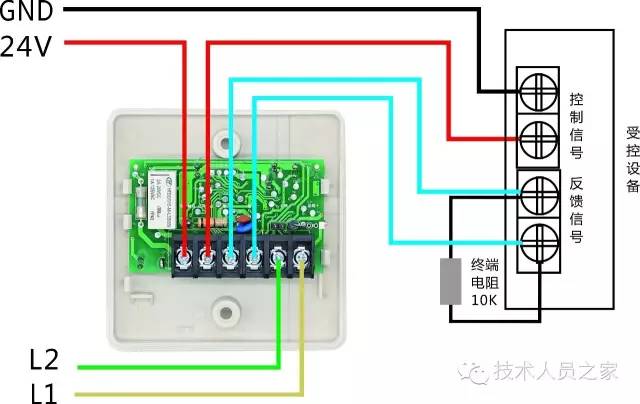

3.4     AFN-FS1218型输出模块


赋安火灾报警产品接线图

L1、L2:无极性两总线

24V、GND:DC24V电源线



3.5    AFN-FS1219型输入模块


赋安火灾报警产品接线图
L1、L2:无极性两总线



3.6    AFN-FS1220型输入/输出模块


赋安火灾报警产品接线图
L1、L2:无极性两总线



4

其他

4.1    FS1245多线终端器


赋安火灾报警产品接线图
L1、L2:无极性两总线



4.2    AFN-FS10型火灾声光警报器



赋安火灾报警产品接线图

L1、L2:无极性两总线

24V、GND:DC24V电源线

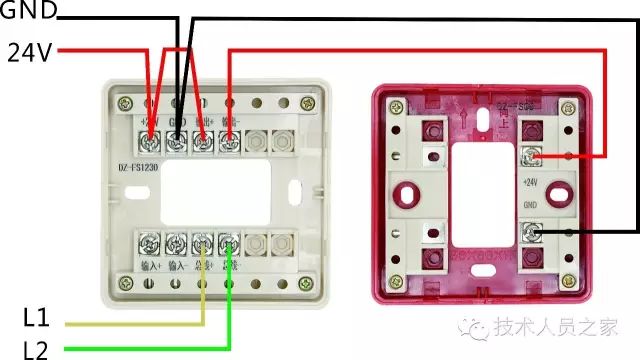

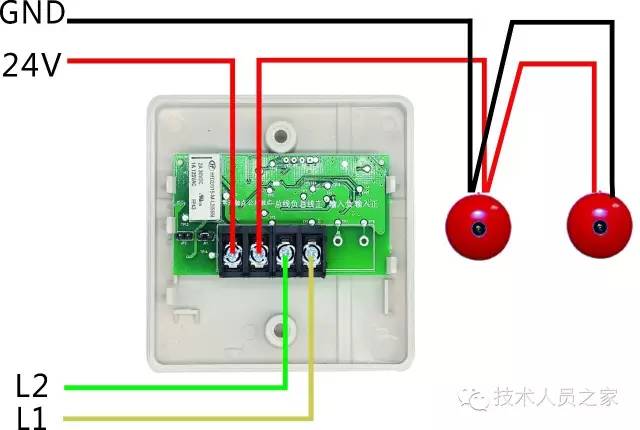

4.3    AFN-FS09型火灾声光警报器(用FS1230控制)


赋安火灾报警产品接线图

L1、L2:无极性两总线

24V、GND:无极性DC24V电源线

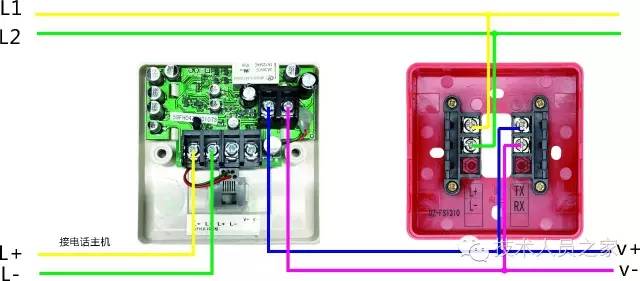

4.4    AFN-FH04消防电话插孔



赋安火灾报警产品接线图

L1、L2:无极性两总线

V+、V-:消防电话通讯线,引自消防电话模块
